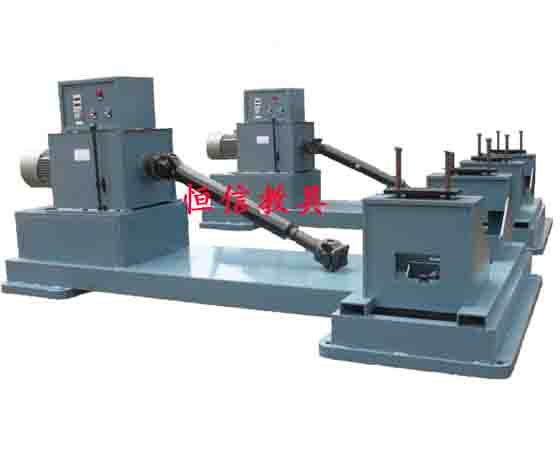

電驅系統效率測試實訓臺架被廣泛的應用于各類動力總成的檢測和研發過程中，作為一種專門用于測量電驅系統效率的測量設備，其功能多樣，適用于不同類型的電驅系統測試。本文將詳細介紹電驅系統效率測試臺架的構成、工作原理、測試流程以及應用領域。

1. 電驅系統效率測試臺架的構成

電驅系統效率測試臺架主要由以下幾個組成部分：

1.1 電機

電機是電驅系統效率測試臺架的核心部件之一，在測試過程中，電機會(huì )扮演一個模擬運行的角色，產生和負載相反方向的扭矩。一般情況下，電機的定子繞組被連接到電源，轉子繞組被連接到電驅系統中。在臺架上，電機通常被安裝在一個支架上，并通過聯軸器與電驅系統連接。

1.2 負載

負載是電驅系統效率測試臺架中另一個核心部件。負載扮演的角色是對電驅系統產生反力，模擬電驅系統在使用過程中的實際負載狀況。電機與負載之間的作用力會(huì )產生一個閉環電驅系統。因此，負載的選取非常重要，可通過加權方式完成。

1.3 控制系統

控制系統是電驅系統效率測試臺架的另一個重要組成部分。該系統通過控制電機的電流和電壓，調節旋轉力矩和轉速，并控制負載的加速和減速。此外，控制系統還可以采集實驗數據，并分析和處理實驗數據。

2. 電驅系統效率測試臺架的工作原理

電驅系統效率測試臺架的工作原理可以概括如下：

1. 控制系統根據輸入數據設置電機的電流和電壓。
2. 電機開始運轉，產生扭矩并轉動負載。
3. 負載通過支架給電機反向施加力矩，模擬實際使用過程中的負載。
4. 控制系統采集實驗數據，并分析數據得出電驅系統的效率。

3. 電驅系統效率測試臺架的測試流程

電驅系統效率測試臺架的測試流程通常為以下步驟：

3.1 測試前準備

在測試前，需要先開啟電機和負載的預熱程序。接著，需要進行臺架校準和測試條件設置，例如設定測試時間和旋轉速度等。

3.2 測試過程

測試開始后，臺架控制系統將控制電機的電流和電壓。電機開始轉動，負載反向施加力矩，模擬實際使用過程中的負載?？刂葡到y記錄電機的輸入電流、輸出電壓、旋轉力矩、負載力矩等實驗數據，并計算出電驅系統的效率。

3.3 測試結果分析

在測試結束后，測試結果將會(huì )自動分析并生成分析報告。該報告包括測試數據、測試結果、效率分析等內容，為后續研發和改進提供重要的參考依據。

4. 電驅系統效率測試臺架的應用領域

電驅系統效率測試臺架的應用領域非常廣泛，包括但不限于：

1. 電驅系統零部件生產廠家的流水線測試；
2. 汽車、電動汽車及其零部件制造商的研發和測試需求；
3. 電機及其控制器生產廠家的研發和測試需求；
4. 內燃機制造商及車輛測試機構進行研發和測試需求。

5. FAQ

5.1 電驅系統效率測試臺架能測試哪些方面的性能？

電驅系統效率測試臺架可以測試電驅系統的輸出功率、質量因數、效率等性能方面。

5.2 電驅系統效率測試臺架的誤差是多少？

通常情況下，電驅系統效率測試臺架的誤差在0.5%以?xún)?。但如何避免誤差以提高測試精度，還需要根據測試對象、測試場合和測試條件綜合考慮。

5.3 如何選擇合適的負載？

負載的選擇需要綜合考慮測試對象的類型、運行狀態、預期反力比例和波動等因素，并根據所需測試精度進行優化。

6. 結論

電驅系統效率測試臺架的廣泛應用為電驅系統制造商和研發機構提供了非常重要的測試手段，能夠提高電驅系統的效率和性能。作為電驅系統測試中的重要一環，電驅系統效率測試臺架不斷的發展和創(chuàng )新，將會(huì )更好地支持和推動電驅系統的應用和發展。
