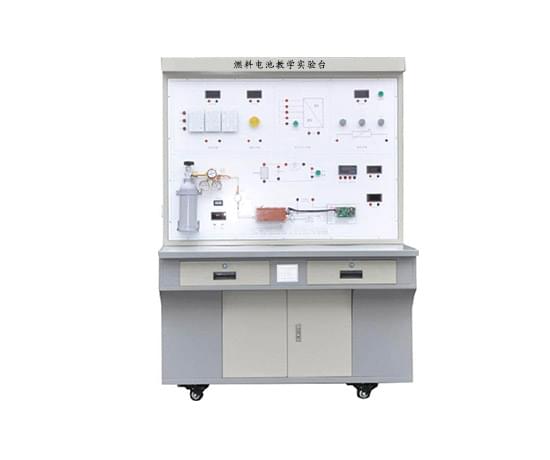

氫燃料電池半實物仿真實訓臺由柜式展示架和豎直設置的展示架組成，機柜根據原車電氣線路連接負載電機、氫氣瓶、減壓閥、減壓閥開關、管路開關、壓力顯示表、燃料電池堆、功率顯示燈、電子控制單元、監控模塊和與上位機連接的顯示屏，下面由小編為您詳細介紹!

　　功能

　　1.模型系統：使用MATLAB/Simulink建氫氣儲氣罐、壓力調節閥、燃料電池模型實現燃料電池的工況性能仿真并帶有通訊接口;

　　2.3D結構模型：建整個系統3D仿真環境包含氫燃料電堆、空氣子系統及零部件、氫氣子系統及零部件、冷卻子系統及全部部件、電控子系統及全部部件;

　　3.演示臺架：臺架帶有氫氣儲氣罐、管路、壓力調節閥、燃料電池及負載等各模塊采用仿真模型或部分實物配件配套燈光顯示及控制系統對燃料電池系統的開機、怠速、加減工況及關機進行運行模型搭件，便于集成后的教學動態展式，帶有通訊接口;

　　4.氫燃料電池半實物仿真實驗臺演示氫燃料電池系統的運行過程和系統原理圖，整體展示氫燃料電池面板的工作流程圖，教學直觀明;

　　5.顯示屏顯示各模塊的運行參數，保證了實驗臺的正常運行，直觀地顯示了各組成部分的相互影響;

　　6.實驗臺分別模擬電堆的電化學特性和熱特性;

　　8.氫氣流速由一個浮球指示，并由變送器測量。其中霍尼韋爾的氫氣流量變送器;

　　9.燃料電池的發電能力可以通過數顯表頭實時檢測，用百分比表示;

　　10.壓力傳感器的檢測范圍為-100 kpa-100 kpa;

　　11.可以監控堆的溫度、環境溫度、氫氣壓力、氫氣流速、電磁堆產生的電壓和電流。監控畫面包括每條曲線的振幅、采集頻率、曲線顯示和報告;

　　12.高精度穩壓模塊為負載側13提供不高于24V的DC電源;

　　13.燃料電池配有控制器，可調節運行狀態使發電效率最大化，并具有過流保護、供氫檢測保護和啟動保護功能;
